Clasificador XP4®i

Eficiente y compacto: ¿qué más?

El separador dinámico de 4 ta generación XP4®i ha sido introducido en el mercado mundial del cemento por Magotteaux, con el fin de tener una mejor solución compacta y de mayor eficiencia energética para la renovación o el cierre de circuitos existentes.

Este último separador XP4®i ahora está equipado con un ciclón integrado y un ventilador de recirculación dentro de su cuerpo, diseño patentado, una combinación perfecta entre la compacidad de una 1° generación y la eficiencia de un clasificador de 3° generación.

Esta es la solución perfecta para modernizar los circuitos del molino de bolas de cemento/crudo/escorias/cenizas volantes o crear nuevas líneas con espacio limitado, cuando tenga algunos de los siguientes objetivos:

  • Aumentar la producción
  • Mejorar el estándar de calidad y/o el factor clinker
  • Reducir el consumo de energía
  • Reducir los costos de mantenimiento y facilitar las operaciones de mantenimiento en una máquina "todo en uno", gracias a las amplias puertas de acceso y la protección contra el desgaste de alto nivel. Este imperativo fue parte del concepto XP4®i desde los primeros pasos de su ingeniería
  • Mantenga baja la inversión inicial global al evitar cuantiosos costos de transformación de edificios, enormes filtros de procesos externos, ventiladores y conductos dedicados
  • Reduzca la instalación/puesta en servicio/tiempos de inactividad
  • Cumplir con los objetivos de ventas y ganar nuevos mercados
Classifier - XP4®i
Aplicaciones
  • Cemento / Escoria / Crudo / Otros productos como cenizas volantes, CaCO3, Dolomita...
  • Tamaño de corte entre 20-120 µm
  • Rango de rendimiento fino entre 30-300 tph (cemento), 50-350 tph (materia prima)
  • Gama de tamaños compatible para molinos de bolas de ~ 800 a 5800 kW
  • Dedicado a los casos donde el clasificador es alimentado vía un elevador de cubos e inyectores de aire
  • No adecuado para carbón ni para aplicaciones ATEX
Especificaciones
  • Carcasa de clasificador con ventilador de recirculación integrado y ciclón
  • Reducción global de la caída de presión debido a su diseño compacto, ciclonización directa y ausencia de conductos periféricos. Esto conduce a un ahorro sustancial de energía
  • Protección interna contra el desgaste hecha de acero endurecido, creusabro o incluso baldosas de cerámica para piezas estáticas y giratorias
  • Jaula de selección equipada de cuchillas. Sus velocidades se pueden ajustar según el producto de acabado requerido. Un diseño original de sello dinámico de aire altamente protegido y colocado con el mayor cuidado evita el paso de aire y partículas
  • Unidad de selección para jaula compuesta por reductor, unidad de lubricación, enfriador de aire / aceite, acoplamiento flexible, motor y sensores
  • Rueda del ventilador de recirculación integrada de servicio pesado equilibrada dinámicamente antes del envío. Su velocidad también es regulable
  • Accionamiento para ventilador de recirculación HD integrado, compuesto de cubo de acoplamiento, motor y sensores
  • Válvula de descarga rotatoria (cámara de aire) finos con motorreductor
  • Compensadores de conexión (2 para entrada, 1 para salida de finos, 2 para rechazos, 1 para desempolvar)
  • La ventilación del clasificador con ~ 10% del flujo de aire nominal solo a través de un filtro de desempañado dedicado
Mantención

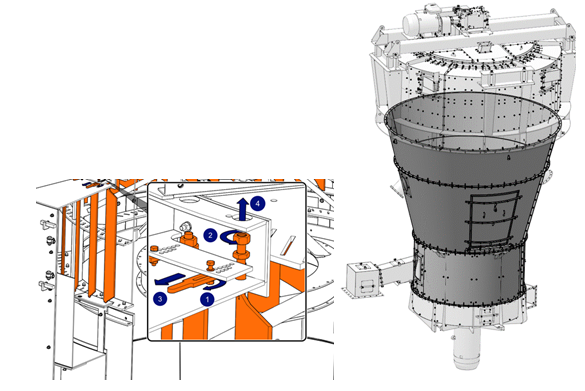

  • Se proporciona información detallada para explicar fácilmente cualquier operación de mantenimiento, utilizando un máximo de dibujos esquemáticos



XP4i - maintenance.png



  • Herramienta específica y procedimiento para un fácil mantenimiento del ventilador
